Attrezzi forniti in dotazione delle Land Rover Series (4/6)

Nel corso degli anni di molti attrezzi, anche indicati sui cataloghi con il medesimo codice, ci sono state diverse varianti, sia come marche (Snail, King Dick, TW Superslim, ecc.) che come finitura (grezzi, verniciati nero, zincati, nichelati), pertanto le foto che ho messo rappresentano solo una delle tante alternative e sono da considerare indicative, attrezzi differenti, ma analoghi come misure e tipologie non sono necessariamente non originali, ovviamente sono tutti rigorosamente “made in England” tranne pochi attrezzi forniti successivamente come ricambio a partire dagli anni ’80 che possono essere prodotti altrove (ho visto delle chiavi fisse in confezione sigillata Land Rover che sono “made in Germany”).

Su tutte le chiavi fisse sono riportate le misure e su queste ultime bisogna fare delle precisazioni, a parte le poche chiavi con misure metriche, fornite con le 109 V8 e (forse) con le ultime SIII che a partire dal 1981 avevano adottato parte della bulloneria metrica, che riportano la misura in millimetri, tutte le altre hanno misure in pollici, ma gli inglesi, che sono molto bravi a complicare le cose e renderle poco comprensibili, utilizzano tre standard differenti in base al tipo di bulloneria utilizzata che è la seguente:

Bulloneria Whitworth: utilizzata principalmente sui modelli più vecchi, pochissimi pezzi presenti sulle ultime SIIA e sulle SIII

Bulloneria BSF (British Standard Fine): largamente utilizzata sulla trasmissione, cambio, riduttore e ponti, anche sui motori delle macchine più vecchie

Bulloneria UNF e UNC (Unified National Fine ed Unified National Coarse) rispettivamente passo fine e passo grosso, di origine americana, la prima è molto utilizzata sui motori carrozzeria, ecc. a partire dalle SII, sostituita in parte dal 1981 con bulloneria metrica, la seconda utilizzata in pochissimi pezzi prevalentemente avvitati in fori filettati sull’ alluminio.

Tanto per complicare le cose, la bulloneria BS utilizza chiavi differenti rispetto a quella UN, in particolare quest’ ultima utilizza chiavi con misure “AF” (Across Fork) ovvero la misura riportata sulla chiave corrisponde alla misura della stessa, esattamente come accade con le chiavi metriche dove una chiave da 10 mm serve per svitare un bullone con testa esagonale da 10 mm (che in genere è utilizzata su bulloni con filettatura da 6 mm), in questo caso una chiave da 7/16” serve per svitare bulloni con testa esagonale da 7/16” (che in genere è utilizzata sui bulloni con filettatura UNF o UNC da 1/4”).

Sulle chiavi per la bulloneria BS invece in discorso cambia, la misura riportata sulla chiave non corrisponde alla misura della testa esagonale del bullone, ma al diametro della filettatura del bullone che quella chiave può svitare e per complicarle ulteriormente non c’è corrispondenza tra Whitworth e BSF in quanto la medesima chiave può svitare una misura di bullone Whitworth e la misura di 1/16” superiore di bulloni BSF, per questa ragione su molte chiavi sono indicate due misure, per esempio 3/16” W – 1/4” BS, ma anche solo una delle due, detto questo vediamo quali sono le chiavi fisse utilizzate sulle Series e le relative misure:

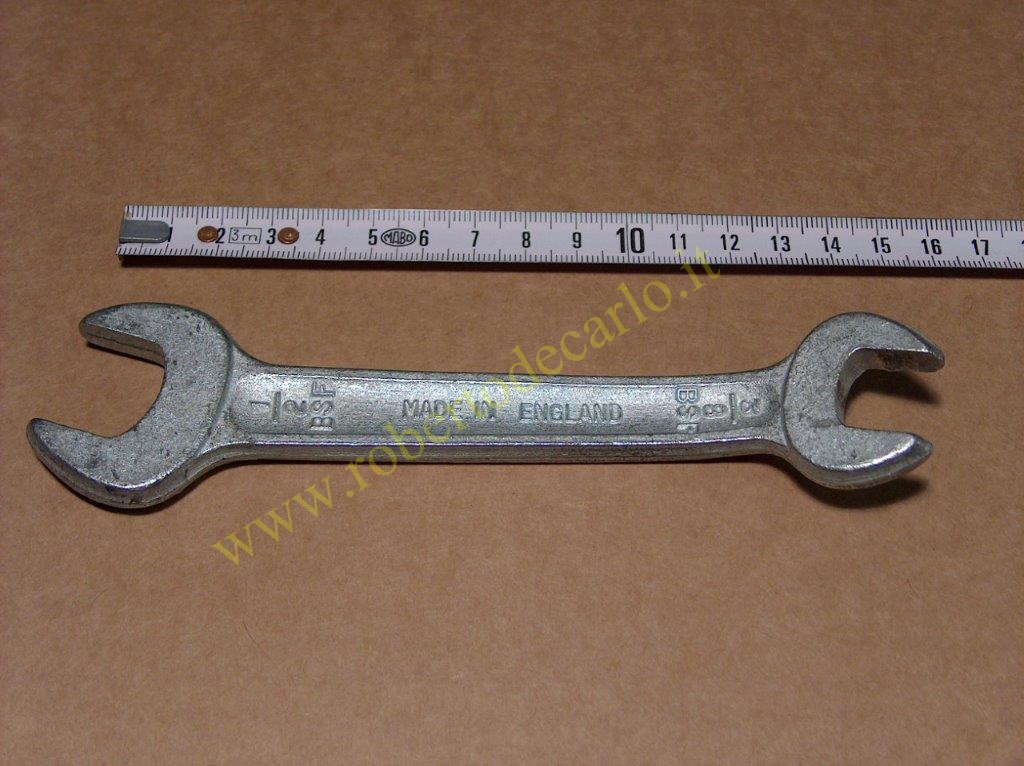

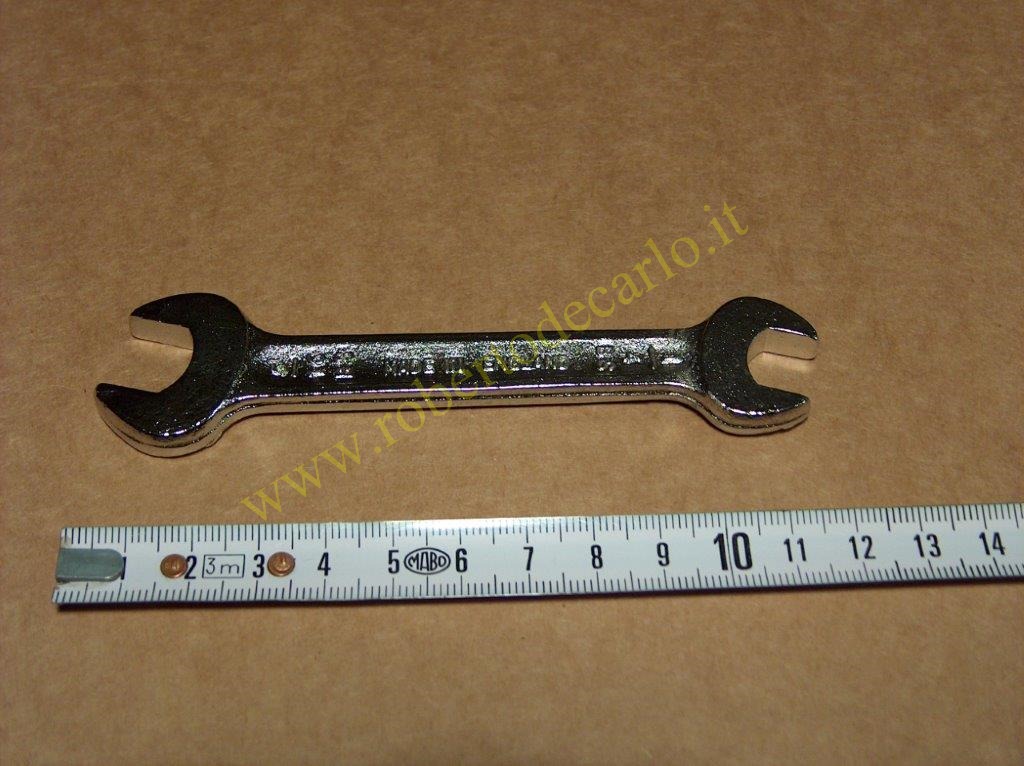

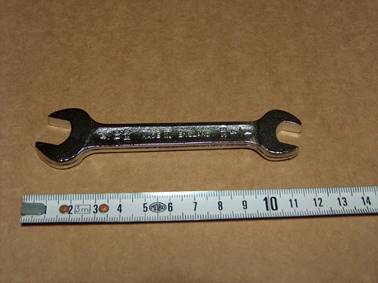

2705 chiave doppia 3/16” W – 1/4” BS X 1/4” W – 5/16” BS

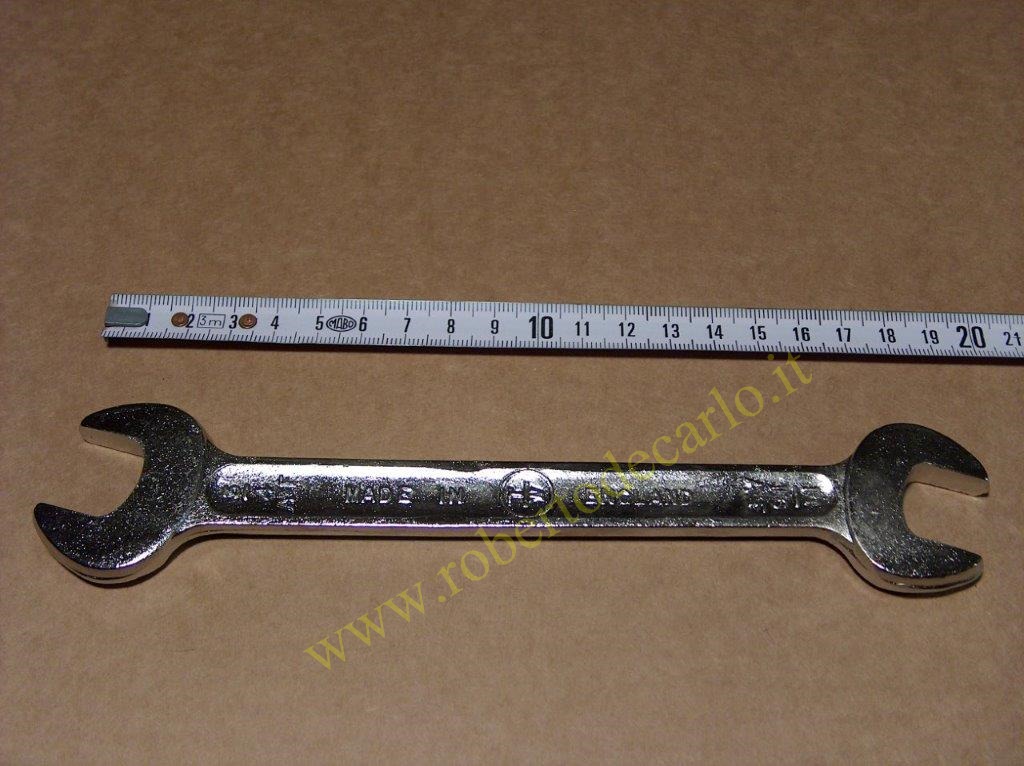

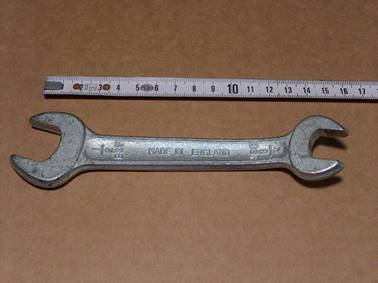

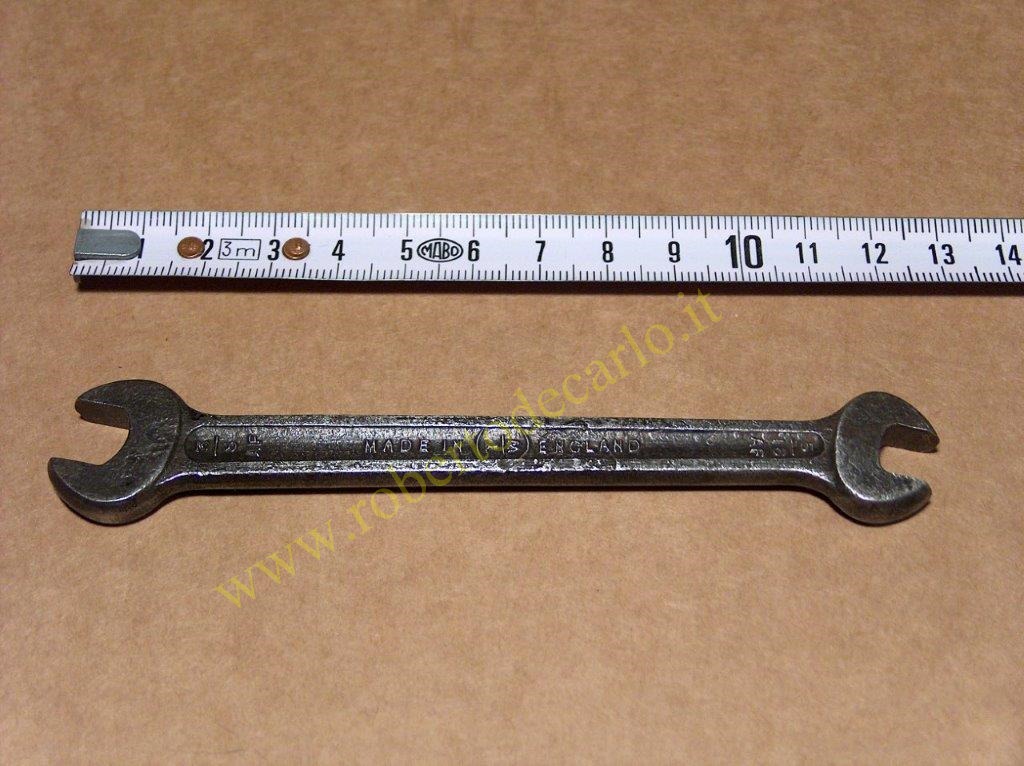

230736 chiave doppia 5/16" W – 3/8" BS X 7/16" W – 1/2” BS curva ad un’estremità

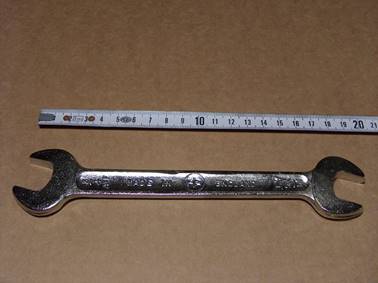

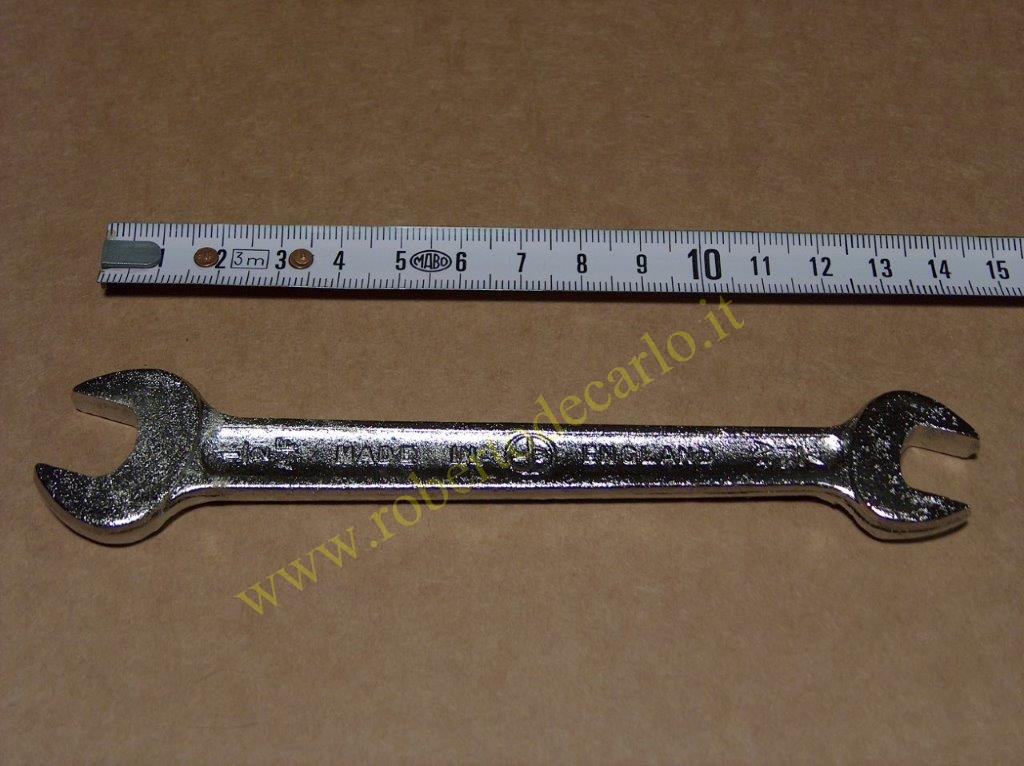

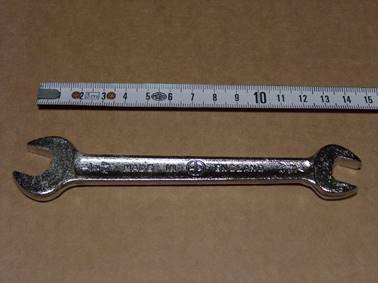

276396 chiave doppia 7/16” X 1/2” AF

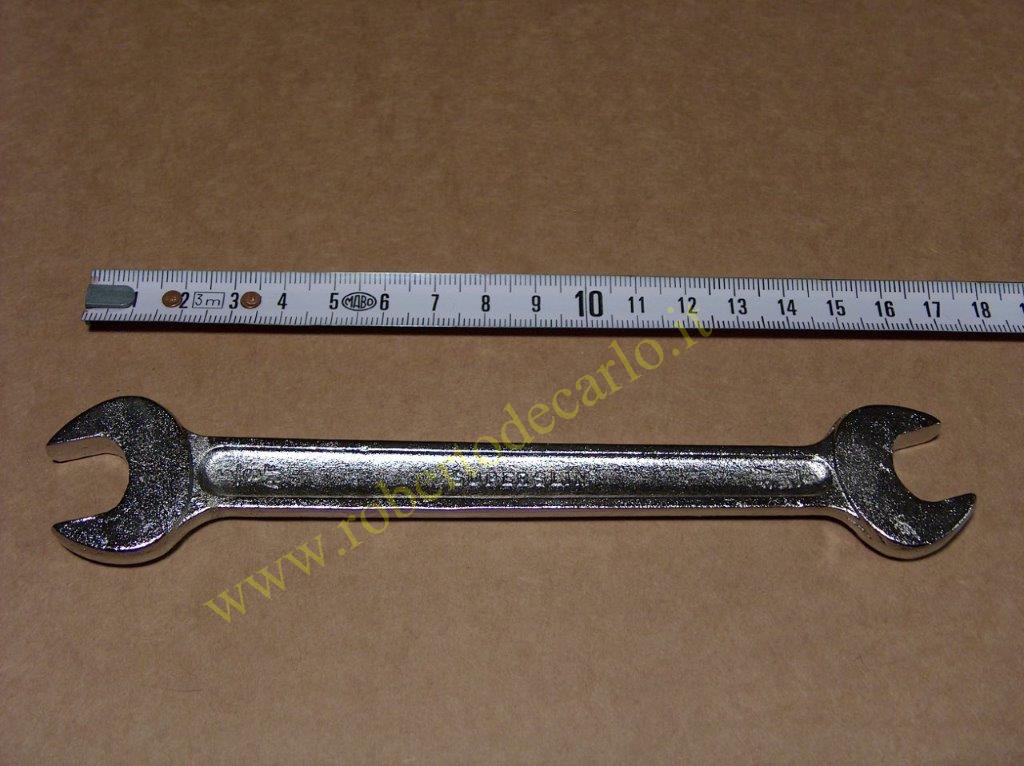

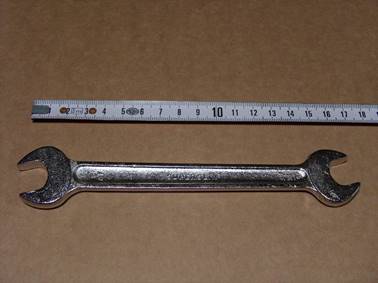

276397 chiave doppia 5/8” X 9/16” AF

277217 chiave doppia 11/16” X 3/4” AF

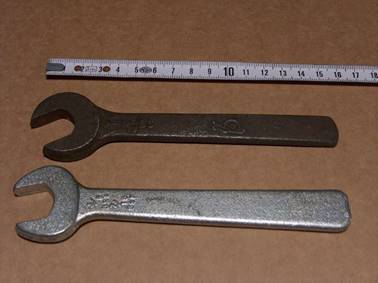

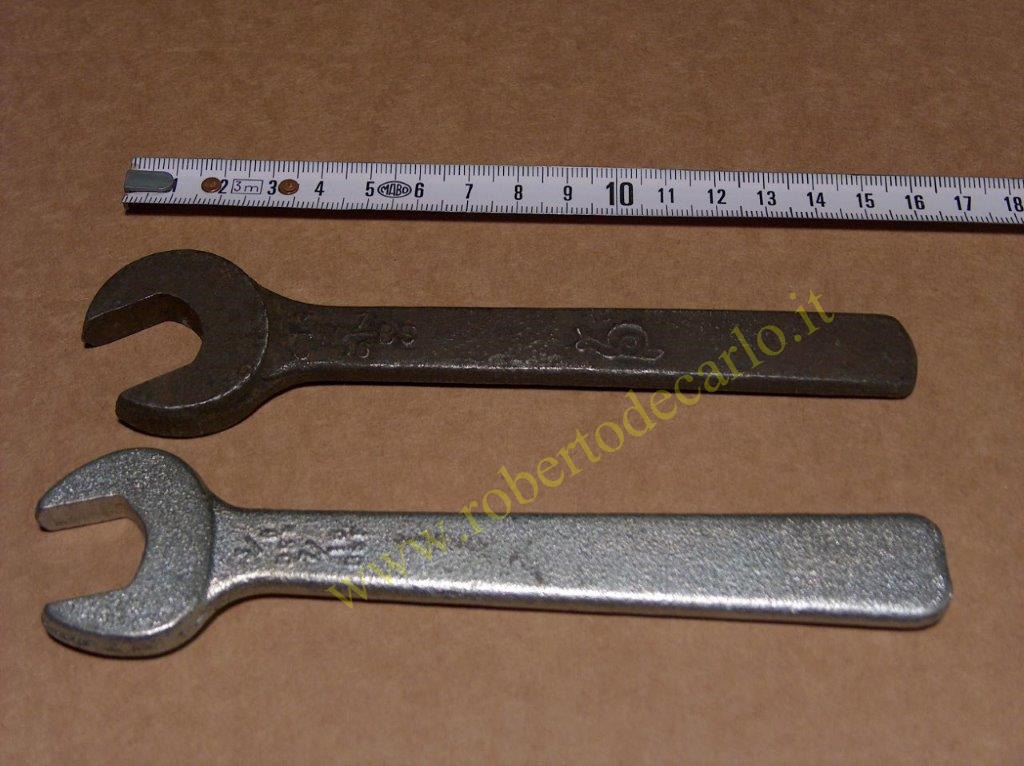

277320 chiave singola 3/8” W – 7/16” BS

503125 chiave singola 5/16” AF (sostituita in seguito dalla 549840)

549840 chiave doppia 5/16” X 3/8” AF
